DW50CNCMTMR

單步調試功能→模具試制時管材變形過程觀察入微

亮點

1.機床/工件動力特性自動識別→加工既快又好◆慢退芯，小車助推→改善彎角外觀
2.全過程中文(或英文)操作提示+15寸真彩顯示+觸摸屏操作簡便明了→三維圖形顯示
3.全面監測:液壓/電器傳動系統，電機缺相/反轉，電壓溫度，油壓，并自動診斷故障

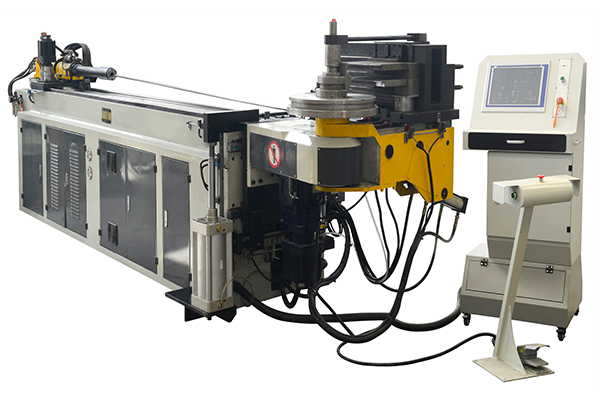

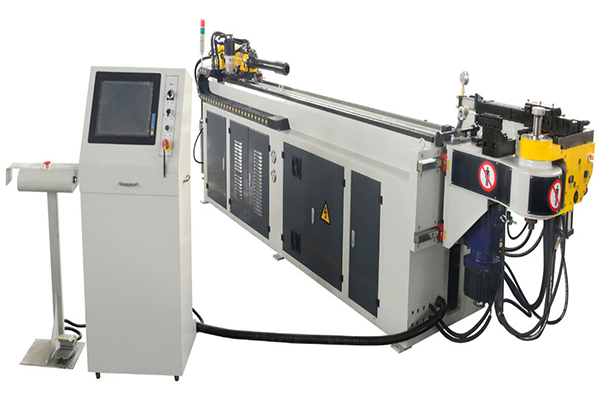

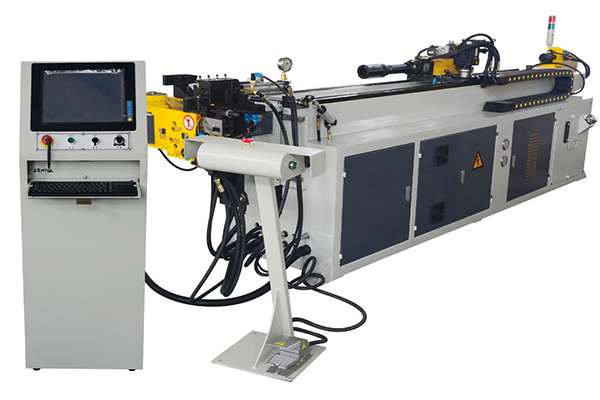

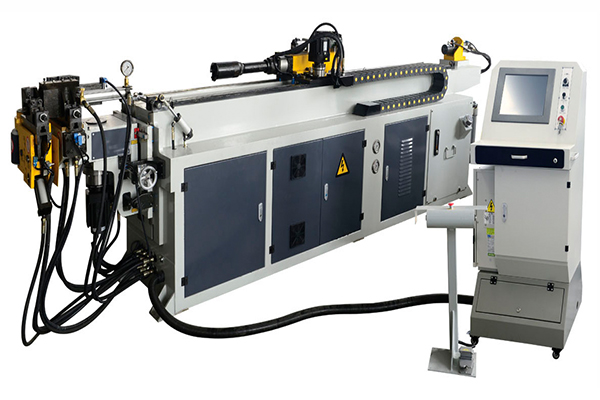

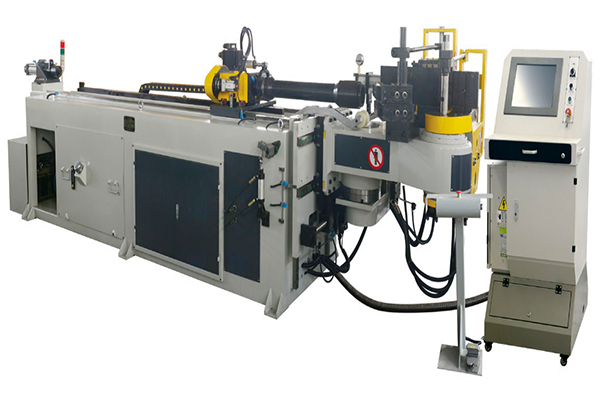

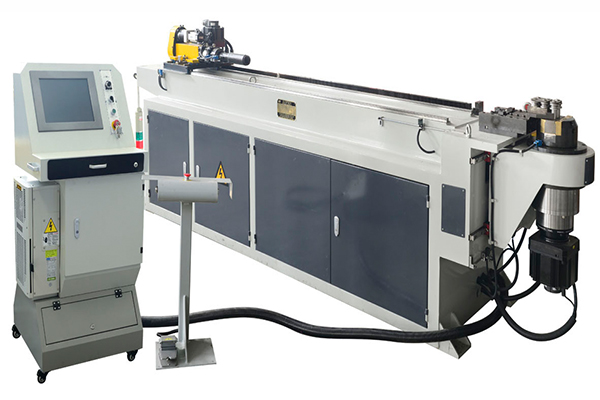

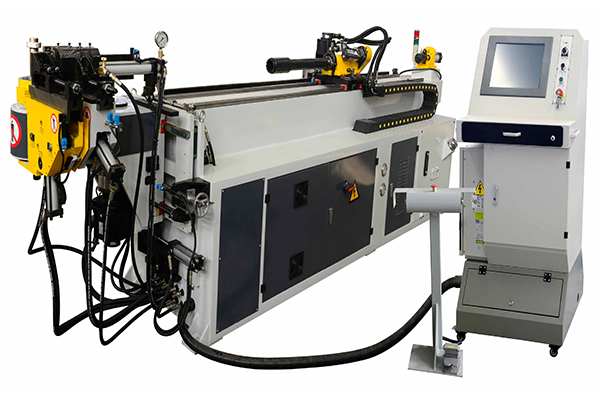

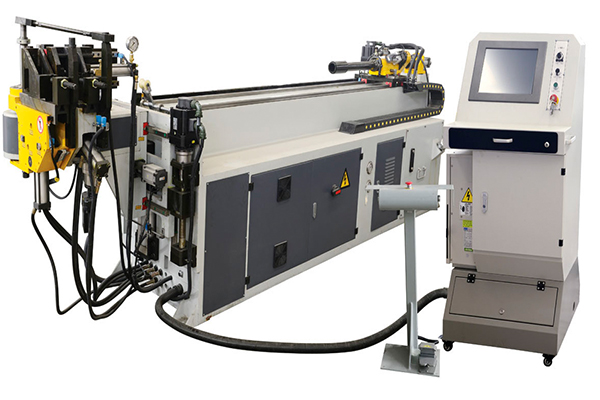

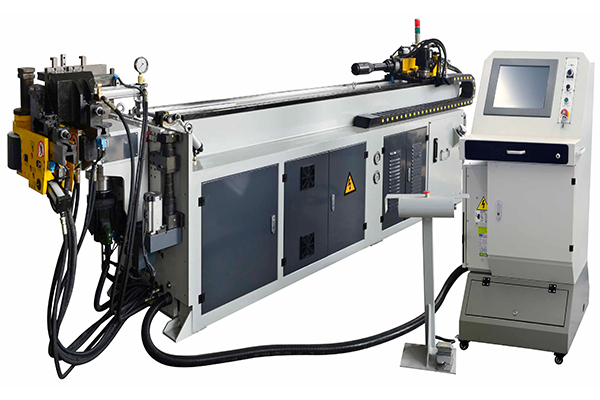

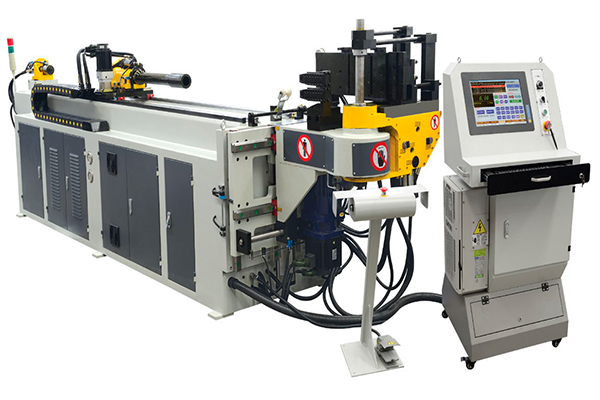

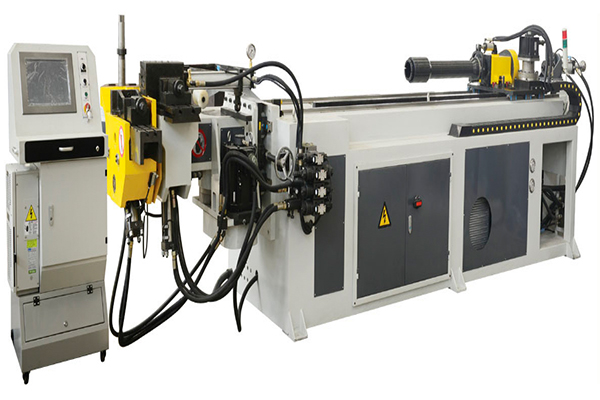

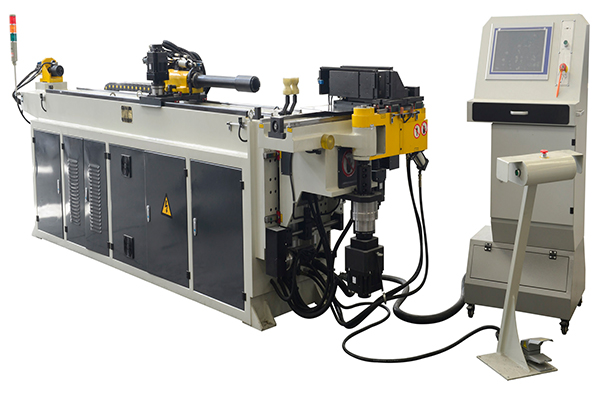

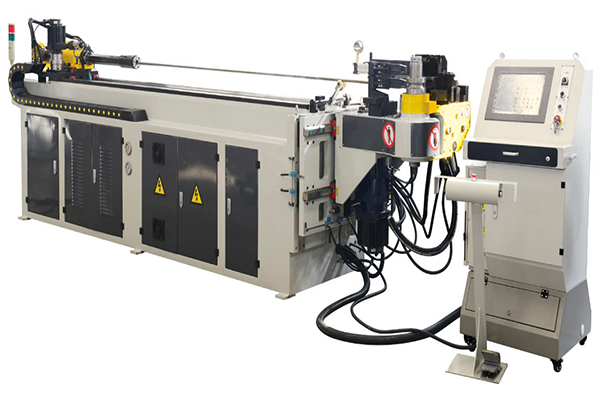

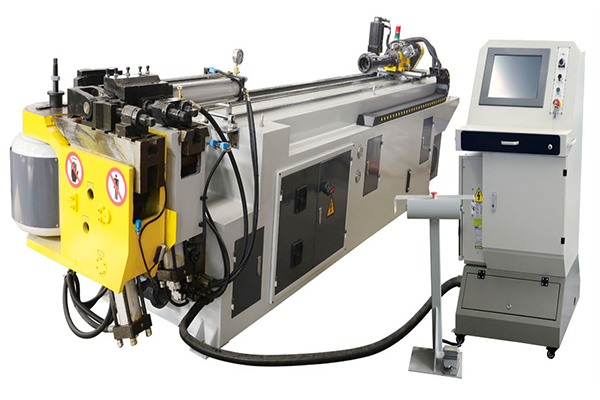

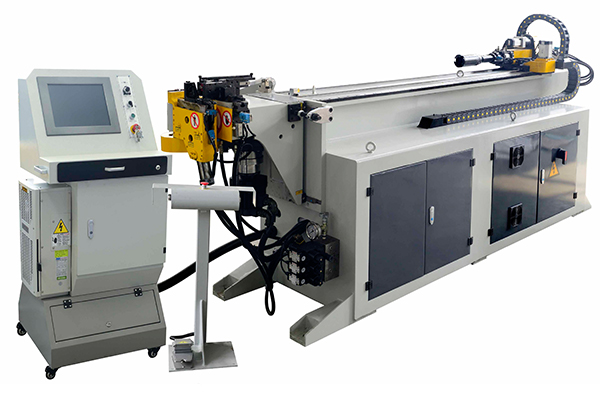

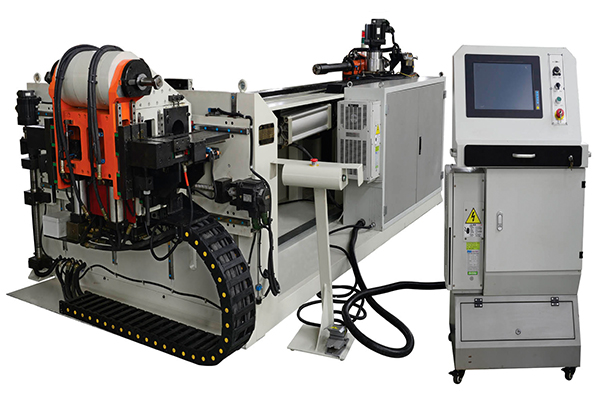

	DW28/DW28CNCMTSR（單模）/DW28CNCMTDR(雙模）/DW28CNCMTMR(三模及多模）	DW38/DW38CNCMTSR(單模）/DW38CNCMTDR(雙模）/DW38CNCMTMR(三模及多模）/DW38CNCMTMR(鉸鏈專用機）	DW50/DW50CNCMTSR(單模）/DW50CNCMTDR(雙模）/DW50CNCMTMR(三模及多模）	DW65/DW65CNCMTSR(單模）/DW65CNCMTDR(雙模）/DW65CNCMTMR(三模及多模）	DW51CNCMTDR	DW51CNCMTMR	DW51CNCMRMRAE	DW80CNCMTDR(伺服彎管）
最大彎管能力：	Φ28*2mm	Φ38.1*2mm	Φ50.8*2mm	Φ63.5*2.5mm	Φ50.8*2	Φ50.8*2	Φ50.8*2	Φ80*3mm
彎曲半徑范圍：	25-120mm	25-150mm	35-200mm	40-250mm	R200	R200	R200	40-250mm
模具R差	40mm	50mm	75mm	75mm	75mm	75mm	75mm	80mm
頂緊行程	80mm	100mm	130mm	160mm	160mm	160mm	160mm	160mm
送料精度	±0.1mm	±0.1mm	±0.1mm	±0.1mm	±0.1mm	±0.1mm	±0.1mm	±0.1mm
有效穿芯長：	2600mm	2600mm	2800mm	2900mm	2800mm	2800mm	2800mm	3300mm
送料速度	1.8米/秒	0.94米/秒	0.78米/秒	0.552米/秒				0.6米/秒
最大彎曲角度	190°	190°	190°	190°	180°	180°	180°	190°
彎曲精度	±0.1°	±0.1°	±0.1°	±0.1°	±0.1°	±0.1°	±0.1°	±0.1°
彎曲速度	248°/sec	248°/sec	112°/sec	91°/sec				34°/sec
轉角精度	±0.1°	±0.1°	±0.1°	±0.1°	±0.1°	±0.1°	±0.1°	±0.1°
轉角速度	375°/sec	375°/sec	375°/sec	187.5°/sec				187.5°/sec
電源	380V	380V	380V 50Hz	380V	380V	380V	380V	380V
控制閥電壓	24V	24V	24V	24V	24V	24V	24V	24V
總功率	7.55kw	11.15kw	14kw	26.3kw	25.6kw	25.6kw	25.6kw	15kw
伺服電機軸數
模具層數：
油泵電機功率	3kw	4kw	5.5kw	7.5kw				11kw
最大送料速度 mm/sec					888	888	888
最大彎曲速度 Deg/sec					111	111	111
最大轉管速度 Deg/sec					233	233	233
油泵（氣泵選配）電機功率Kw					7.5	7.5	7.5（氣泵選配）
軸數					5A	6A	10A
